井式回火炉
时间:15-05-20来源:原创浏览次数:
RJ2系列井式回火电阻炉(以下简称电炉)是周期作业式电炉,主要供一般中、小型金属或合金机件在低于650℃以下的空气中进行回火热处理之用。
电炉设有通风机装置和导风系统,使炉温均匀度控制在±5℃之内,确保工件受热均匀。
温控系统可采用PID过零触发可控硅、高精度智能表控温,控温精度高,炉温稳定性好。亦可采用位式控制。
使用条件
1、室内使用;
2、环境温度在-5至40℃范围内相对湿度不大于85%,同时该月的月平均温度不高于30℃;
3、周围没有导电尘埃、爆炸性气体以及能严重破坏金属和绝缘的腐蚀性气体;
4、无明显震动和颠簸;
结构简介
本系列电炉有炉体、炉盖、炉盖启闭机构、热风循环装置、保护筐及温控系统等组成;

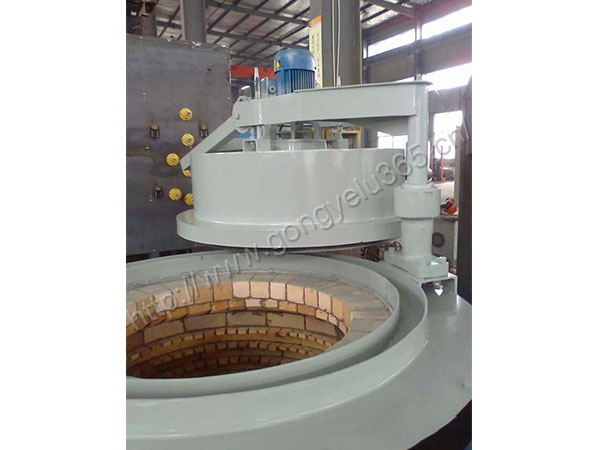

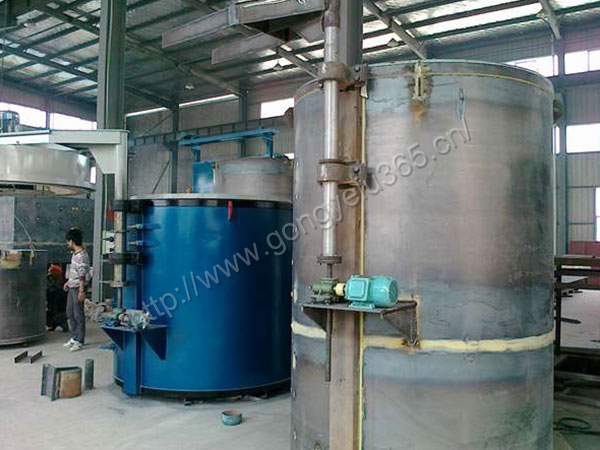

炉体外壳用钢材焊接接成形,内用0.6g/cm2轻质节能耐火砖砌筑成竖井式炉膛,承重部分和易碰撞部位用重质耐火砖砌筑(砌筑时泥浆中加入适量高温粘结剂),增强炉衬结构强度。保温层采用硅酸铝耐火纤维、石棉板等保温材料,提高炉体保温性能,降低炉侧表面温升。
加热元件采用0C25AL5合金丝,绕制成螺旋状,搁置在炉膛四周的炉丝搁砖上,并用定制插口搁砖固定,防止脱出。RJ2-40-6型电炉的炉膛较浅,加热元件为一区布置。

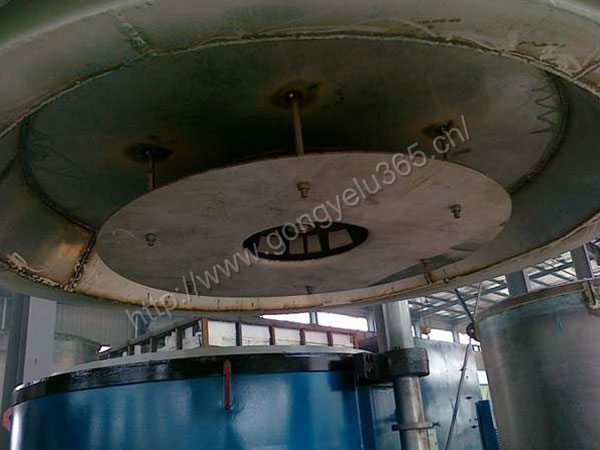

炉盖外壳亦用钢材焊接成形,内壁用1Cr18Ni9耐热钢制作,使用寿命长。炉盖内衬采用硅酸铝耐火纤维作隔热和保温,既可提高炉盖保温性能,又可降低炉盖重量。炉盖与炉体的密封采用插入式结构,密封材料为硅酸铝耐火纤维或清洁干河砂,防止热量散发。

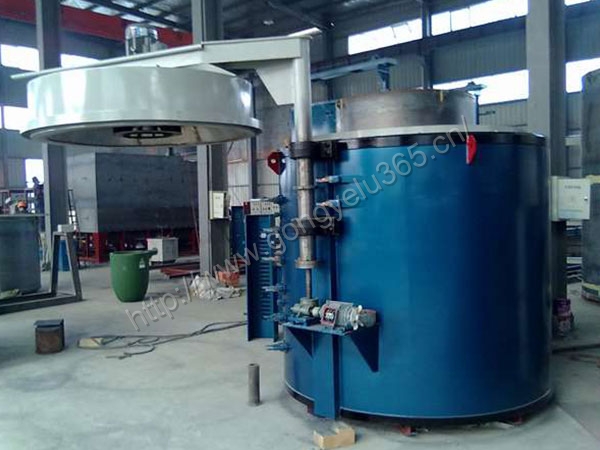

炉盖的启闭根据不同型号的电炉采用两种结构:

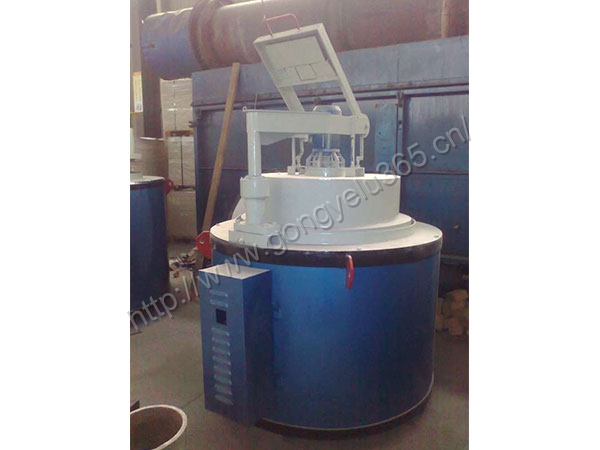

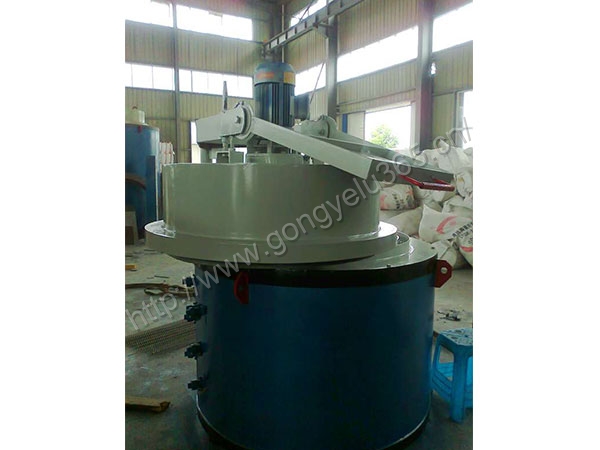

1、RJ2-40-6型电炉,因炉盖较轻,故采用杠杆机构。当需开启炉盖时,将手把向下压,炉盖即上升,脱离密封槽,再将手把向旁移动即可。当需关闭炉盖时则反之。
为确保炉温均匀性,电炉设有通风机装置和导风机构。通风机装置安装在炉盖上,风扇和风扇轴均采用1Cr18Ni9Ti耐热钢制作,使用寿命长。导风筒亦采用1Cr18Ni9Ti耐热钢制作,即可作导风筒,亦可当作装料筐使用。导风筒放置在炉膛中心,下部有装料筐座。风扇为离心式,当风扇高速旋转时,风从风扇内吹出,沿挡风板吹向加热元件,再从导风筒下部吹过工件,再从风扇下的导风口吸入风扇内,再吹出……。如此往复循环,使工件受热均匀。
为防止装料筐(导风筒)进出炉膛时碰撞加热元件和炉体,炉内设有保护筐,保护筐亦采用1Cr18Ni9Ti耐热钢制作。
电炉设有连锁控制装置,当稍打开启炉盖时,自动切断通风机装置和加热元件的电源;炉盖关闭到位后,自动恢复通风装置和加热元件的电源。可防止由于误操作而产生的故障和事故。
温控系统在概述中亦已介绍过,不再重述。
售后服务及承诺
自炉子调试合格交付使用后,进入质保期,质保期为12个月。不论在质保期内或质保期后,炉子如发生故障,接到通知后,我方承诺在36小时内派人到现场处理。
在质保期内由我方原因造成故障,我方进行无条件维修和更换。由其它原因造成的故障,我方进行只收取成本费的有偿维修。
在质保期后,我方将一如既往,搞好售后服务工作,使用户无后顾之忧。
