卷材退火炉
时间:15-05-20来源:原创浏览次数:
产品介绍

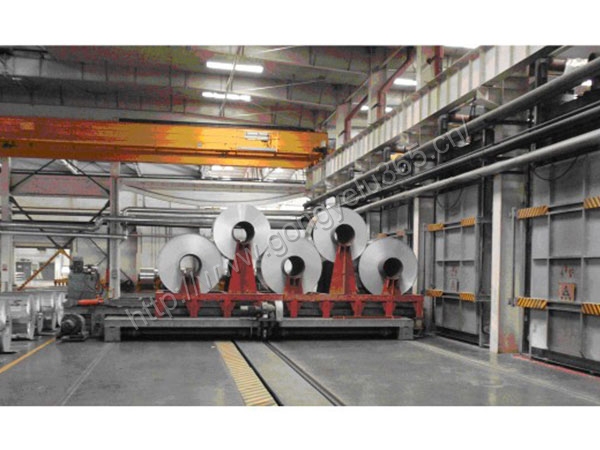

卷材退火炉,炉温均匀性要求较高,产量较高,故一般采用台车式热风循环炉作为热处理退火之用。以下式基本控制流程,尽供用户参考:
1、铝板卷材退火炉控制系统选用PLC,并配有触摸屏,能在监测炉温和料温的基础上自动实现退火工艺过程,能实现随时显示各种数据,同时配有超温保护系统,具有PLC和智能仪表控制互为备用功能。
2、温度控制系统的功能: 炉气温度控制、 自动转换定温、 可转换控制目标(料温、炉温)、 循环风机的启动、停止、正反转、点动换向、 吹洗风机的启停、 控制吹洗风量。
3、报警功能(声光) 断偶、 炉气超温、 退火金属温度超温、 供风停、 循环风机冷却水的断水。
4、显示功能 炉气的实时温度和金属的实时温度、 程序开始运行和结束时的时间、 循环风机的运行状态、 炉温度的期望值和工艺曲线、 退火金属温度曲线、炉气的温度曲线、 控制参数、 工艺参数、 报警指示、 输出导通率显示。
5、其它功能: 实现各区同步升温、 实现斜率升温、 温差比例控制、 定时、定温控制、 电气联锁保护、 热电偶校正功能。
